湖北電機維修的同步電機旋轉整流器知識

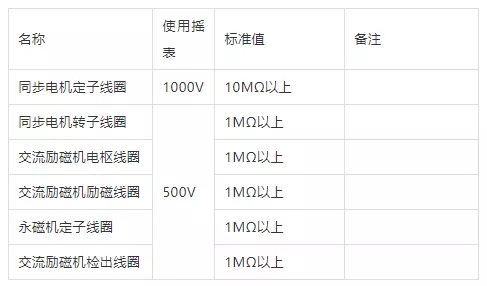

（1）絕緣電阻測定

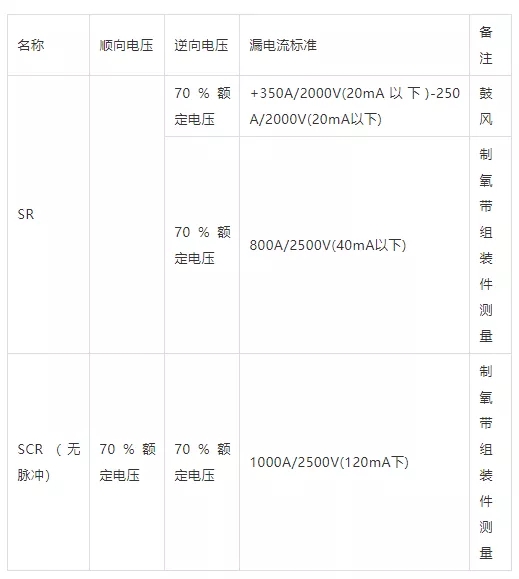

（2）SR、SCR的漏電流測定

注：額定電壓是指SR、SCR的元件額定電壓

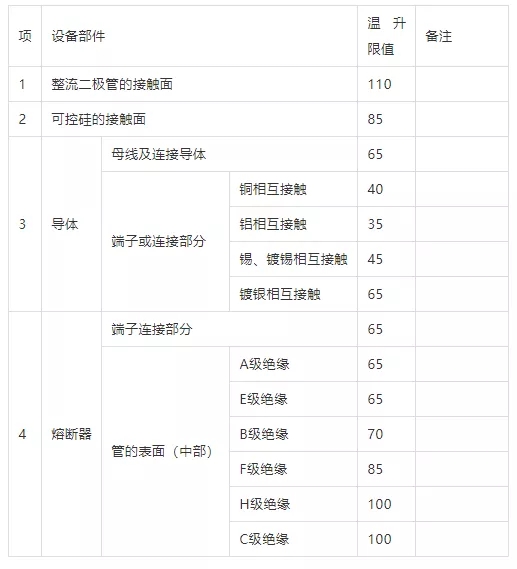

（3）勵磁用整流器溫升限值（單位：K）

（4）對勵磁裝置的運行要求：

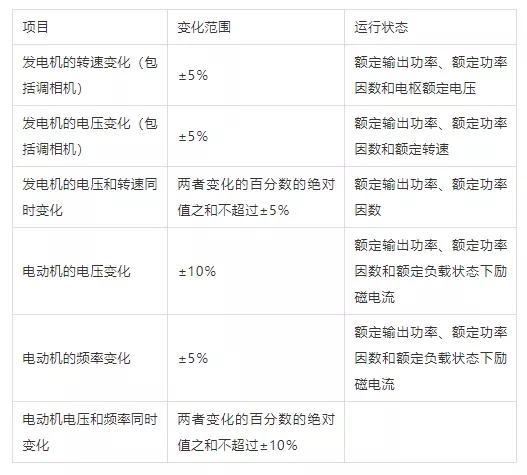

（a）連續過電流能力；在下述表中要求的轉速、電壓和頻率變化范圍內運行正常。

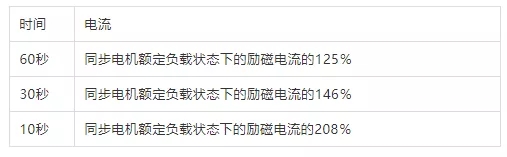

（b）短時過電流能力：同步電機在額定負載狀態下，在電樞線端電壓發生突然短路，勵磁回路有過電流流過時其勵磁裝置不應產生故障。另外，由于勵磁裝置的動作電流流過時，必須能承受下表的值：

（5）對勵磁裝置的技術要求

(a)失磁保護繼電器動作值一般為額定勵磁電流的0.5倍，具體設定值按廠家規定。

(b)強勵用低壓繼電器釋放值整定為額定值的（0.7～0.8倍），吸上值為裝置額定電壓的1.5倍，具體設定值按廠家規定。

(c)當電網電壓在規定范圍內波動時，裝置的額定輸出電壓應保持穩定，其偏差應不大于額定值的10％。

(d)AC，EX勵磁電流應限制在設計規定的上限及下限，其偏差在±0.5A范圍內。

(e)勵磁回路絕緣水平，一般用500V搖表測量，必要時可進行耐壓試驗，但其絕緣耐壓應符合轉子耐壓水平。

(f)旋轉整流裝置單體設備及安裝完成后，必要時可進行耐壓試驗，其耐壓標準按有關規定進行。
